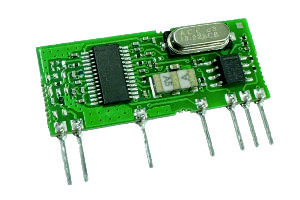

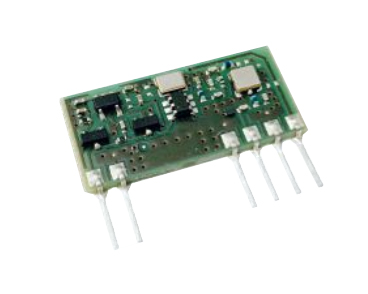

Emetteurs Aurel : modules émetteurs ASK (AM) / FSK (FM), 433.92MHz et 868.30MHz

Référence	Fréquence	Modulation	Tension d'alimentation	Puissance	Consommation	Dimensions	Datasheet
TX-SAW MID 5V/CS (650201132G)	433.92 MHz	ASK (AM)	5 V	10 mW	5.5 mA	25.4 x 12.5 x 2.5
TX-SAW MID 3V/CS (650201131G)	433.92 MHz	ASK (AM)	3 V	10 mW	3 mA	25.4 x 12.5 x 2.5
TX-FM MID (650200926G)	433.92 MHz	FSK (FM)	3 V	10 mW	14 mA	25.4 x 12.5 x 2.5
TX-AM 868 MID (650201182G)	868.30 MHz	ASK (AM)	3 V	10 mW	5 mA	25.4 x 12.5 x 2.5
TX-FM 868 MID (650201130G)	868.30 MHz	FSK (FM)	3 V	10 mW	16 mA	25.4 x 13.5 x 2.5
TX-SAW-434-L (650201409G)	433.92 MHz	ASK (AM)	3 ~12 V	10 mW	7.5mA	38.1 x 11 x 3 mm
TX-8LAVSA05	433.92 MHz	ASK (AM)	2.7~5V	5 mW	25 mA	38.1 x 13.7 x 3 mm
TX-SMD-AI (650201426G)	433.92 MHz	ASK (AM)	3 V	2 mW	11 mA	22.9 x 12.7 x 2.5 mm
TX-4M10HA (650200819G)	433.92 MHz	ASK (AM)	3 V	10 mW	25 mA	56 x 18.5 x 10
TX-8L25IA (650200846G)	868.30 MHz	ASK (AM)	3 V	25 mW	25 mA	56 x 18.5 x 10
TX-869 BOOST ( 650201088G)	869.40~869.65 MHz	FSK (FM)	3 ~ 5 V	500 mW	420 mA	33.3 x 24 x 8

Transceivers Aurel : modules transceivers 433.92MHz, 868.30MHz et 2.4GHz

Référence	Fréquence	Modulation	Tension d'alimentation	Sensibilité	Puissance	Consommation	Dimensions	Datasheet
RTX MID 3V (650201033G)	433.92 MHz	ASK (AM)	3V	-110 dBm	10 mW	13 mA (TX) 4.5mA (RX) 8µA (stand-by)	25.4 x 12.5 x 2.5
RTX MID 5V (650201044G)	433.92 MHz	ASK (AM)	5V	-110 dBm	10 mW	13 mA (TX) 4.5mA (RX) 1µA (stand-by)	25.4 x 12.5 x 2.5
RTX-4M3V-ASK (650201420G)	433.92 MHz	ASK (AM)	3V	-113 dBm	7 mW	12 mA (TX) 9.2 mA (RX) < 1 µA (stand-by)	25.4 x 12.4 x 3 mm
RTX-4M5V-ASK (65PR02729)	433.92 MHz	ASK (AM)	5V	-110dBm	7 mW	12.8 mA (TX) 10.7 mA (RX) < 1µA (stand-by)	25.4 x 12.4 x 3 mm
RTX-4M3V-FSK (650201427G)	433.92 MHz	FSK (FM)	3V	-103 dBm	7 mW	18 mA (TX) 9.2 mA (RX) < 1 µA (stand-by)	25.4 x 12.4 x 3 mm
RTX-8L3V-ASK (650201424G)	868.30 MHz	ASK (AM)	3V	-107 dBm	5 mW	12 mA (TX) 11.2 mA (RX) < 1µA (stand-by)	25.4 x 12.4 x 3 mm
RTX-8L3V-FSK (650201425G)	868.30 MHz	FSK (FM)	5V	- 100 dBm	5 mW	20 mA (TX) 11.2 mA (RX) < 1µA (stand-by)	25.4 x 12.4 x 3 mm
RTX MID 868 OOK (650201259G)	860~870 MHz	OOK	3V / 5V	-108 dBm	10 mW	20 mA (TX) 6.8mA (RX) 1µA (stand-by)	26 x 17.2 x 3.2
RTX MID 868 FSK (650201258G)	868.30 MHz	FSK (FM)	3V / 5V	-109 dBm	10 mW	31 mA (TX) 6.8mA (RX) 1µA (stand-by)	26 x 17.2 x 3.2
RTX 868 FSK (650201343G)	868.30 MHz	FSK (FM)	3V	-109 dBm	10 mW	31 mA (TX) 6.8mA (RX) 1µA (stand-by)	26 x 22 x 2.5
XTR VF 2.4 LP (650201025G)	2.4 GHz	GFSK	1.8 - 3.6V	-93 dBm	2 mW	34 mA (TX) 21mA (RX) 0.8µA (stand-by)	32 x 25 x 5
XTR VF 2.4 HP V(650201340G)	2.4 GHz	GFSK	3V	-100 dBm	100 mW	185 mA (TX) 31 mA (RX) 2 µA (stand-by)	32 x 25 x 5 mm
XTR VF 2.4 HPH (650201341G)	2.4 GHz	GFSK	3V	-100 dBm	100 mW	185 mA (TX) 31 mA (RX) 2 µA (stand-by)	32 x 25 x 5 mm
XTR VF 2.4 HP/H-AI (650201342G)	2.4 GHz	GFSK	3V	-100 dBm	100 mW	185 mA (TX) 31 mA (RX) 2 µA (stand-by)	32 x 25 x 5 mm
XTR VF 2.4 HP/H-AE (650201353G)	2.4 GHz	GFSK	3V	-100 dBm	100 mW	185 mA (TX) 31 mA (RX) 2 µA (stand-by)	32 x 25 x 5 mm
XTR SE 2.4 (650201322G)	2.4 GHz	GFSK	1.8÷3.6V	-93 dBm	10 mW	110 µA	51 x 25 x 4 mm
RF4CE SMD (650201261G)	2.4GHz		2÷3.6V	-89 dBm	3 mW	39 mA (TX) 25 mA (RX) 1 µA (stand-by)	20 x 15 x 2 mm

Transceivers longue portée Aurel : modules transceivers 868.30MHz et 2.4GHz

Référence	Fréquence	Modulation	Tension d'alimentation	Sensibilité	Puissance	Consommation	Dimensions	Datasheet
RTX LONG RANGE (650201374G	868.30 MHz	FSK (FM)	5V	-116 dBm	500 mW	500 mA (TX) 32 mA (RX) 10 µA (stand-by)	33 x 23 x 8
XTR 8LR100 (650201364G)	868.30 MHz	FSK (FM)	5V	-136 dBm	100 mW	35 mA (TX) 17mA (RX) 1µA (stand-by)	45 x 17.2 x 8.5
XTR VF 2.4 HP/V (650201340G)	2.4 GHz	GFSK	3V	-100 dBm	100 mW	185 mA (TX) 31 mA (RX) 2 µA (stand-by)	32 x 25 x 5 mm

Télécommandes Aurel : télécommandes standards ou sur mesure, 433.92MHz et 868.30MHz

Référence	Fréquence	Modulation	Tension d'alimentation	Puissance	Consommation	Dimensions	Datasheet
TX4-RP-HCS 433 N (650201421G) TX4-RZ-HCS 433 N (650201400G)	433.92 MHz	ASK (AM)	3V	1 mW	10mA	72 x 39 x 11 mm
TX4-RP-CP 433 N (650201422G)	433.92 MHz	ASK (AM)	3V	0.5 mW	12 mA	72 x 39 x 11 mm
HCS-TX1 (650200693G) HCS-TX2 (650200683G) HCS-TX3 (650200684G)	433.92 MHz	ASK (AM)	3V	0.5 mW	10 mA	54 x 43 x 11 mm
HCS-FM TX1 (650200903G) HCS-FM-TX2 (650200791G) HCS-FM-TX3 (650200904G)	433.92 MHz	FSK (FM)	3V	0.5 mW	10 mA	54 x 43 x 11 mm
HCS-TX1-868 (650200910G) HCS-TX2-868 (650200714G) HCS-TX3-868 (650200891G)	868.30MHz	ASK (AM)	3V	0.5 mW	10 mA	54 x 43 x 11 mm
HCS-FM-TX1-868 (650200864G) HCS-FM-TX2-868 (650200863G) HCS-FM-TX3-868 (650200862G)	868.30MHz	FSK (FM)	3V	0.5 mW	10 mA	54 x 43 x 11 mm
TX1-HCS-433-A (650200765G) TX2-HCS-433-A (650200808G) TX3-HCS-433-A (650200759G)	433.92 MHz	ASK (AM)	12V	0.5 mW	10 mA	56.5 x 35 x 13.5 mm
TX-2M-HCS (650200900G) TX-4M-HCS (650200901G) TX-6M-HCS (650200828G)	433.92 MHz	ASK (AM)	12V	1 mW	7 mA	75 x 40 x 16 mm
TX-2M-HCS 868 (650201142G) TX-4M-HCS 868 (650201143G) TX-6M-HCS 868 (650201144G)	868.30 MHz	ASK (AM)	12V	1 mW	7 mA	75 x 40 x 16 mm
TX12E-1TK (650201000G) TX12E-2TK (650201001G)	433.92 MHz	OOK (AM)	12V	1 mW	15 mA	37 x 65.5 x 15 mm
	433.92 MHz	OOK (AM)	3V	0.5 mW	10 mA	75 x 40 x 16 mm
4M µP/LP (650201166G)	433.92 MHz	OOK (AM)	3V	0.5 mW	10 mA	75 x 40 x 16 mm
TX 4M CP (Universal TX Cloner)	433.92 MHz	ASK (AM)	3V	1.2 mW	10 mA	75 x 40 x 16 mm

Contacteurs, détecteurs infra-rouge, détecteur de pluie Aurel IBR273

Référence	Fréquence / Encodeur	Modulation ou NTC	Tension d'alimentation	Puissance	Consommation	Dimensions (mm)	Datasheet
Détecteur de pluie (650201442G)	-	100 KOhm/25°C	12V	-	0.25mA	30.5 x 35.56 x 2 mm
MAGCON 5026 (650201295G) MAGCON HCS (650201296G)	433.92 MHz HCS ou 145026	ASK (AM)	3V	2 mW	15 mA (TX) 5 µA (Standby)	70.5 x 33.5 x 17.5 mm
SIR 2008 HCS/HT12E (650201090G) SIR 2008 HCS/5026 (650201107G)	433.92 MHz HCS/HT12 HCS/145026	ASK (AM)	3V	1 mW	9 mA (TX) 13 µA (Standby)	120 x 60 x 45 mm

Antennes fouets, souples, 433MHz, 868Hz ou 2.45GHz

Référence	Fréquence	Type	Impédance	Gain	Câbles	Dimensions	Datasheet
ANT. 868 SMA (650201433G)	820 à 960 MHz 1.700 à 2.100 MHz	Sylus	50 Ohm	1 dBi	-	9.5 x 41 mm
AS 433 + CABLE (650200596G) AS 868 + CABLE (650200597G)	433.92 MHz 868.30 MHz	Stylus	50 Ohm	2.1 dBi	RG58MIL-C17 , 2.5m	34 x 170 mm (AS433) 34 x 90 mm (AS868)
GP-433 (650200313)	433.92 MHz	Ground Plane	50 Ohm		RG58MIL-C17 , 2.5m	110 x 255 mm
GP-868 ou GP868 (650200599G)	868.30 MHz	Ground Plane	50 Ohm		RG58MIL-C17 , 2.5m	90 x 460 mm
T (650400442) T-A (650200448)	433.92 MHz	Stylus	50 Ohm	2.1 dBi	coax , 10cm	6 x 90 mm
T8 (650200607) T8-A (650200608)	433.92 MHz	Stylus	50 Ohm	2.1 dBi	coax , 10cm	6 x 90 mm
RP SMA 2.4 (650201098G)	2.4 GHz	Compacte pliable	50 Ohm	2 dBi	-	10 x 108 mm

Réseau maillé RFTide™

RFTide™ est un réseau maillé développé par Aurel et dédié aux applications domotiques et la gestion des automatismes pour les maisons ou immeubles.
Ce réseau permet un contrôle facile de toutes vos installations et de vos dépenses d’énergie.

Exemple d’applications qui peuvent être contrôlées et gérées par le réseau RFTide™ :

> Eclairage, chauffage, climatisation, fermeture de volets, réseau électrique de la maison, extinction de machines, système vidéo, alarme…

Avantages du réseau :

– Facilement configurable
– Coexistence, sans interférence, entre plusieurs réseaux grâce à un code d’identification du réseau
– Évolutivité des éléments et extensibilité du réseau via une télécommande
– Possibilité de commande instantanée de tous les éléments du réseau grâce à une faible latence (200ms)
– Contrôle et gestion à distance du réseau via un téléphone mobile, une tablette ou un ordinateur

Quelques éléments du réseau :

> RFT-868-3V / 5V

Le module RFT- 868 est l’élément-clé dans le réseau.
C’est un émetteur-récepteur qui peut être utilisé dans un interrupteur, un actionneur… Il est équipé de deux pins d’entrées, qui peuvent être utilisées comme entrées numériques ou analogiques, ainsi que de deux broches de sortie numériques.
Une interface UART avec un protocole spécifique est également fournie afin de créer un réseau personnalisé.
Une broche #13 d’activation “Enable” est utilisée pour désactiver le module dans les applications alimentées par batterie .

La particularité de ce module est qu’il intègre 3 modes de fonctionnement différents à travers lesquels il peut facilement être utilisé dans certaines applications standard :

1. Le mode « MOTOR » : Permet le contrôle bidirectionnel d’un moteur et l’acquisition, grâce aux entrées numériques, des signaux de fin de course.
2. Le mode « PWM » : Permet contrôler, par l’intermédiaire de drivers, des LEDs de puissance ou des moteurs à courant continu.
3. Le mode « Wireless Metering » : dans ce mode, le nœud envoie périodiquement au module MASTER des données lues à partir du port série, cela peut être des données d’acquisitions de capteurs ou de détecteurs.SPECIFICATIONS :

• Modulation: FSK (FM)
• Supply: 3V / 5V
• Frequency: 868.30 MHz
• Sensitivity: -100 dBm
• ERP Power: 5 mW
• Consumption TX – RX: 33 mA – 10 mA
• Consumption Standby: 4 µA
• Dimension: 38.6 x 18.2 x 2 mm

RFT-868-3V/V.2 (650201380G) – Datasheet – DoC
RFT-868-3V/V.2 SERIALIZZATO (650201381G) – Datasheet – DoC
RFT-868-5V/V.2 (650201382G) – Datasheet – DoC
RFT-868-5V/V.2 SERIALIZZATO (650201383G) – Datasheet – DoC

> RFT 868 SML (650201375G)

Ce module est également un module clef du Réseau RTide.

SPECIFICATIONS :

• Modulation: FSK (FM)
• Supply: 3V
• Frequency: 868.30 MHz
• Sensitivity: -100 dBm
• ERP Power: 5 mW
• Consumption TX – RX: 33 mA – 10 mA
• Consumption Standby: 4 µA
• Dimension: 28 x 15 x 2 mm

RFT 868 SML (650201375G) – Shortform

> RFT-868-5CH

– Télécommande RFTide™. Télécommande 868MHz à 5 canaux, élément maître du réseau permettant la configuration et la commande des éléments du réseau.
Grâce à la procédure d’auto-apprentissage, plusieurs télécommande peuvent être utilisé dans le même réseau.

• Fonctionne avec une pile CR2032 (inclus).
• Dimensions: 120,5 x 53 x 18 mm.

> Répéteur 868MHz RFTide™.

Répéteur permettant d’augmenter la portée des éléments du réseau. Il permet ainsi de couvrir une plus grande zone de transmission et de détection.

• Dimensions: 43 x 43 x 25 mm.

> Passerelle et Clef USB

Eléments du réseau permettant de contrôler et de superviser à distance via un PC, un téléphone mobile ou une tablette, le réseau RFTide™.

AUREL Wireless développe et fabrique des solutions radio sur-mesure.

Le groupe AUREL a été créé en 1970 et était spécialisé dans la fabrication de circuits hybrides à couches épaisses.
Désormais, le groupe compte plusieurs filiales dont :

– AUREL Wireless qui conçoit et produit une large gamme de modules RF, de télécommandes et d’antennes :
– AUREL Automation qui conçoit et fabrique des machines et équipements dédiés au secteur de l’industrie électronique :
– AUREL EMS qui est spécialisé dans la conception et production de circuits hybrides et de circuits électroniques sur mesures :

AUREL est également propriétaire d’une filiale spécialisée dans la fabrications de boîtiers en métal et en plastique.

Grace à la collaboration avec ses filiales et des équipes spécialisés dans leur domaines respectifs, Aurel met ses compétences au service de nombreux clients exigeants et désireux d’atteindre un haut niveau de qualité et de compétitivité.
Ainsi, ces dernières années et notamment grâce à la croissance des produits sans fil ou des objets connectés, nous répondons de plus en plus à des demandes de produits sur mesure. Désormais, les produits dit “custom” représentent 45% du chiffre d’affaire total de l’activité Aurel Wireless.

Nous vous proposons de superviser toutes les phases de vos projets de développement radio, allant de la rédaction de cahiers des charges clients jusqu’à la production de masse.
