AMPLIFICATEURS DE PUISSANCE, AMPLIFICATEURS LINEAIRES HYPERFREQUENCES, AMPLIFICATEURS FAIBLE BRUIT (LNA)
Cernex, MtronPTI…

P2M propose une large gamme d’amplificateurs de puissance, amplificateurs linéaires hyperfréquences, ou faible bruit (LNA) en boitier CMS, coaxiaux ou en guide.
Ces amplificateurs sont dédiés pour les applications de communications sans fil, de défense et avionique, CEM ou labo

Amplificateurs “état solide”, bande étroite et large bande, moyenne et forte puissance

Amplificateurs LNA jusqu’à 110GHz

Amplificateurs UHF & VHF large bande

Amplificateurs à gain variable

Amplificateurs sur cahier des charges

ABSORBANTS  HAUTES FREQUENCES ET HYPERFREQUENCES

Dans la gamme de nos matériaux hyperfréquences, nous proposons les absorbants Cuming Microwave.
Le catalogue général comprend une gamme complète d’ absorbants électromagnétiques de types:

– FOAM (mousse), caoutchoutés, en nid d’abeilles, matériaux diélectriques faibles pertes, sprays liquides, adhésives…

Planche absorbant caoutchouté : 330 Series

Matériaux à faibles constante diélectrique :    210 Series

Matériaux blindage : 240 Series

Matériaux chambres anéchoïques : 390 Series

Absorbants nid d’abeilles et hautes puissances : 360 & 390 Series

Absorbants mousse chargé carbone : 320 Series

Absorbants rigide et moulés : 330 Series

Absorbants spray : 340 Series

Structures absorbantes radar et radomes : 350 Series

Adhesifs :  C-BOND245 / 255 Series

Matériaux chambres anéchoïques : 390 Series

ADAPTATEURS COAXIAUX

P2M propose la gamme complète d’adaptateurs coaxiaux et hyperfréquences CARLISLE dont voici quelques séries standards :

¤ 50 et 70 Ohms

Adaptateur Coaxial SMA, droit~coudé,Male / Female

Adaptateur Coaxial N, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-N, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial BNC, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial TNC, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-1.85mm, droit, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-2.4mm, droit, , traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-2.92mm (K), droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-3.5mm, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RPC-7.0mm, droit~coudé, traversé ou vis-écrou, Male / Female

Adaptateur Coaxial RA, droit~coud, traversé ou vis-écrou, Male / Female

Tous ces adaptateurs sont testés à 100% pour garantir des performances optimales sur leur plage de fréquences respectives.

ANTENNES HYPERFREQUENCES

Antennes cornet  1 à 220GHz – Gain nominal : 25dBi

Antennes omnidirectionnelles 18 à 110GHz

Antennes Cassegrain 2 à 140GHz

Antennes externes ou intégrées, standard ou sur-mesure couvrant toutes les gammes de fréquences :

ISM (433, 868MHz, 2.4Ghz), BLUETOOTH, RFiD, WIFI, ZIGBEE, LTE, GSM, GPRS, GPS….

Antennes flexibles, pliables, miniatures…connectorisés, magnétiques, sur équerre, adhésive…
Pour applications : Commandes à distance, Mobile, 3G, 4G, LTE Advance,Wifi, Bluetooth,
Navigation, Satelite phone, Smart Meter, Tetra, ZigBee, Marine…

ATTENUATEURS RF & HYPERFREQUENCES, CMS, en guide ou coax

Atténuateurs de précision CMS

Atténuateurs calibré de précision, à lecture directe réglable de 0 à 50dB

Atténuateurs fixes (guide d’onde ou coax) connecteurs N ou SMA, DC-180GHz

Atténuateurs variables (guide d’onde ou coax) 0.5-180GHz

Atténuateurs variables à micromètre en guide WR-10, WR-8, WR-6, WR-

Atténuateurs à diode pin

Atténuateurs programmables

Atténuateurs coaxiaux contrôlé en tension, DC-86GHz

LIAISONS COAXIALES SUR-MESURE, CÂBLES RF ET CORDONS RF, CORDONS VNA, TRÈS STABLES EN PHASE, TRÈS FAIBLES PERTES ET ROBUSTES.

Nos cordons et connecteurs sont étudiés et conçus pour les applications militaires, aéronautiques, de télécommunications et d’instrumentation.

Carlisle a renforcé ses lignes de produits en acquérant la société Micro-coax, réputée pour la fabrication de câbles bruts, connecteurs et câbles assemblés hautes performances,  standards et sur-mesures.
Nos câbles et cordons ne sont pas soumis aux licences d’exportation.

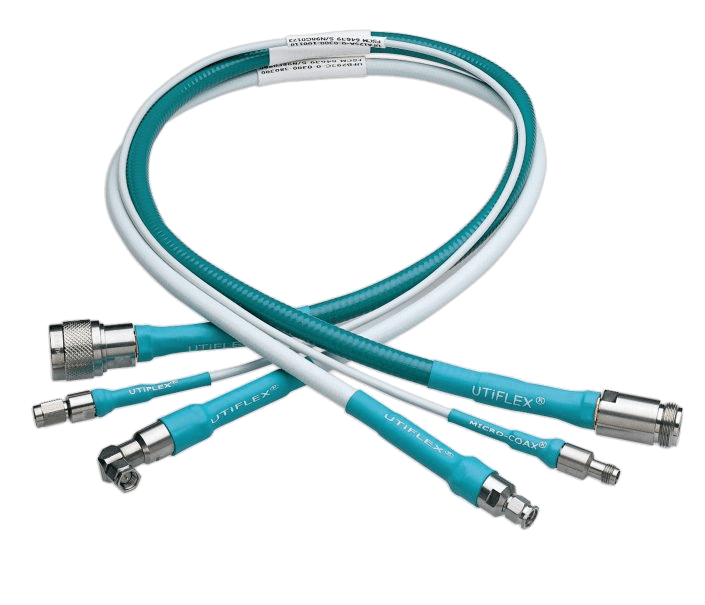

CORDONS COAXIAUX OU CÂBLES BRUTS,  FLEXIBLES ET SOUPLES  À TRÈS FAIBLES PERTES :

Carlisle propose une série de câbles flexibles très faibles pertes répondant aux hautes exigences de performances électriques et mécaniques :

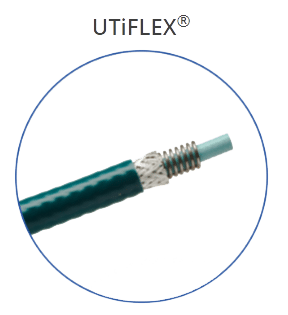

Cordons, cables flexibles DC-65GHz : serie UTiFLEX

UTiFLEX faibles pertes et stables en phase :    Séries UFC092D  –  UFA125A  –  UFA147A  –  UFA147B  –  UFA210A  –  UFA210B

UTiFLEX très faibles pertes :   Séries UFB088D  –  UFB142C  –  UFB142A   –  UFC185A  –  UFC197C  –  UFA205A  –  UFB293C  –  UFB311A

UTiFLEX miniatures faibles pertes  :    Séries UGF070D  –  UFF092D  –  UFF092F

Câbles, cordons semi-rigides et flexibles faible coût DC-40GHz : Catalogue série semi-rigide et M-FLEX

CORDONS SÉRIE UTIPHASE:

Cordons DC-70GHZ, très stables en phase, dédiés aux applications radar, satcom, test & mesure (cables VNA), aérospace & défense – Série UTiPHASE

CABLES & CONNECTIQUE POUR APPLICATIONS SPACIALES :

Short-form produits space

CHARGES DE PUISSANCE en CMS, en Guide ou en Coaxial

Charges et terminaisons coaxiales DC-18GHz , Puissance : 1-1000W

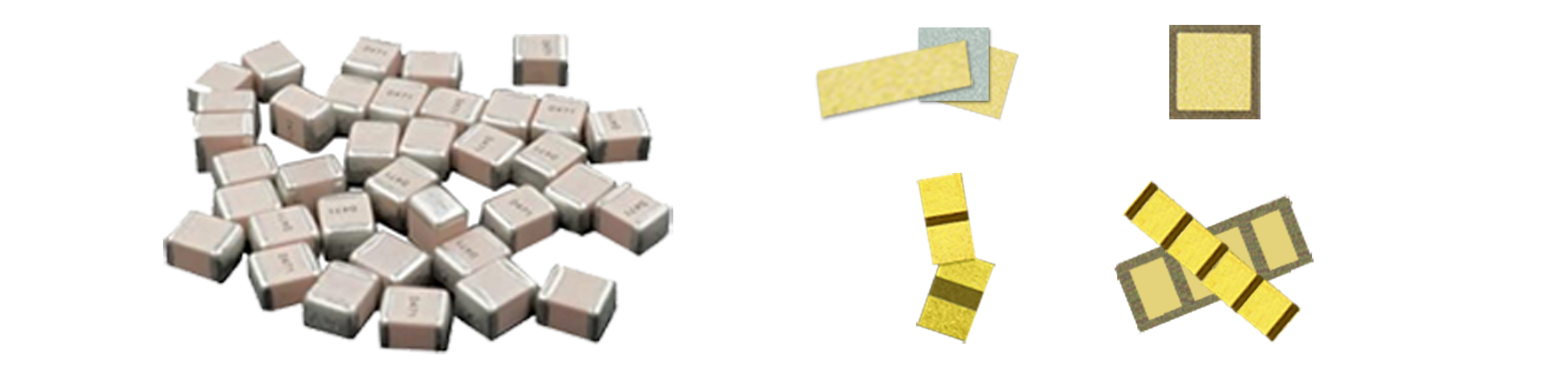

CONDENSATEURS CERAMIQUES mono et multicouches Hi-Q pour applications RF & hyperfréquences

Dalicap se distingue par sa gamme de condensateurs céramiques multicouches (MLCC) et monocouches (SLC), adaptés aux besoins variés des secteurs de la télécommunication, de la défense et des dispositifs à semi-conducteurs.
Dalicap produit des condensateurs RF aux performances « ultra-stables », tout en répondant aux exigences rigoureuses de la production de masse dans des délais très courts.
La gamme Dalicap propose des composants entièrement compatibles avec ceux de certains concurrents historiques (ATC, Kyocera AVX…) du marché, permettant ainsi un remplacement efficient sans nécessité de modification.

CATALOGUE DALICAP

Condensateurs céramiques HIQ multicouches RF/Hyperfréquences

Séries DLC70, DLC75
Haut facteur Q
Haute puissance
Ultra faible ESR
Ultra-stable
Boitier : 0402, 0505, 0603, 0805, 1111, 2225, 3838

Condensateurs céramiques monocouche

Série SG, SM, SS, SA, SP
Fréquence : 100MHz~100GHz
Capacitance : 0.1~10000pF
Haute précision

Condensateurs céramiques ultra large-bande

Fréquence : 16KHz~67GHz
Faible perte d’insertion
Capacité : 10nF, 100nF
Boitier : 01005, 0201, 0402, 0805

Condensateurs céramiques multicouches amagnétiques

Boitier : 0603, 0805, 1206, 1210
Diélectriques NPO (COG) et X7R
Grande stabilité en tension et en température

Assemblage de condensateurs RF de puissance

Excellente performances en courant, tension et puissance
Très faible ESR
Haute Tension
Haut facteur Q
Amagnétique

A travers sa participation au programme MVP, Dalicap propose aux clients des évaluations de la sous-bibliothèque de Modelthics.
Vous pouvez télécharger les paramètres [S] des séries des capacités RF sur le lien suivant :  https://www.modelithics.com/mvp/dalicap

	Part Number	Model Datasheet	Body Style	Max Freq (GHz)	Part Values	Downloads	Features
	DLC70A	CAP-DLP-0505-001	0505	40	0.3 – 1000 pF	S-Parameters	BB: SS: PS: VS: OS:
	DLC70B	CAP-DLP-1111-001	1111	30	0.3 – 5100 pF	S-Parameters	BB: SS: PS: VS: OS:
	DLC75D	CAP-DLP-0805-001	0805	40	0.2 – 200 pF	S-Parameters	BB: SS: PS: VS: OS:
	DLC75P	CAP-DLP-0603-001	0603	40	0.2 – 100 pF	S-Parameters	BB: SS: PS: VS: OS:

Echantillons disponibles sur demande

ISOLATEURS & CIRCULATEURS en Drop In, CMS, Guide ou Coaxial

P2M propose une large gamme d’isolateurs & de circulateurs en boîtiers Drop-in et CMS fonctionnant sur des fréquences de 183MHz à 110 GHz.

– Large bande, bandes étroites, faibles pertes d’insertion, haut niveau d’isolation…

 Circulateurs :

Circulateurs coaxiaux large bande

Circulateurs Drop-in

Circulateurs et isolateurs coaxiaux double jonction

Circulateurs coaxiaux hautes puissances

Circulateurs Guide d’onde hautes puissances

Circulateurs microstrip

Circulateurs à jonction en guide d’ondes 2 à 110GHz

 Isolateurs :

Isolateurs coaxiaux large bande

Isolateurs coaxiaux bande étroite

Isolateurs Drop-in

Isolateurs coaxiaux double jonction

Isolateurs à effet Farraday

Isolateurs à résonance

Isolateurs microstrip

Isolateurs à jonction en guide d’ondes 2 à 110GHz

COMBINEURS & DIVISEURS DE PUISSANCE en coax ou en guide

P2M propose des combineurs et diviseurs de puissance de 2 à 16 voies, bande de fréquences : 0.5 à 50GHz
Diviseurs de puissance en guide, 2, 4 et 8 voies, bande de fréquences : 8 à 110GHz

COMMUTATEURS & RELAIS

Commutateurs coaxiaux DC~67GHz :

Commutateurs électromécaniques

Commutateur à diode PIN multipostions SPST à SP10T, absorptif ou réflectif, jusqu’à 40GHz, isolation jusqu’à 80dB

Commutateurs rotatifs

P2M offre une large gamme de switch (commutateurs) en guide d’ondes ou coaxiaux allant de DC à 100GHz

Commutateurs en guide d’onde jusqu’à 110GHz:

Commutateurs électromécaniques

Commutateur à polarisation circulaire

CONNECTEURS COAXIAUX

P2M propose une large gamme de connecteurs RF et hyperfréquences CARLISLE, de précision à sertir ou à monter, en 50ohms ou 75 ohms.

Connecteurs BNC, N, T, TNC, RPC (1.0, 1.85, 2.40, 2.92, 3.50), RPC-N., P-SMP, Mini-SMP, QMA, QN, SMA, SMB, SMC, FAKRA, Quick-lock

COUPLEURS

P2M distribue une large gamme de coupleurs RF coaxiaux ou guide d’ondes.

Coupleurs hybride 90° 3dB en montage CMS à faible profil, à faible coût et à haute performance.

Coupleurs hybride 3dB 0.5 à 40GHz

Coupleurs directionnel en circuit intégré

Coupleurs directionnels CMS, coaxiaux ou guide d’ondes

Coupleurs bidirectionnel guide d’ondes 26.5 à 110GHz

Coupleurs en croix, faibles pertes d’insertion, 2 à 110GHz

DC Blocks

P2M propose une gamme de blocks couvrant de larges gammes de fréquence jusqu’à 67GHz.

Les DC Blocks sont disponibles en connectique BNC, SMA, N, 1.85mm, 2.40mm, 2.92mm, 3.5mm, male ou femelle.

DEPHASEURS

P2M fournit une gamme complète de déphaseurs coaxiaux et en guide

Déphaseurs coaxiaux:

Déphaseurs DC-26.5GHz

Déphaseurs numériques (TTL) jusqu’à 40GHz

Déphaseurs analogiques (Contrôle en tension)

Déphaseurs manuels

Déphaseurs guide d’ondes :

Déphaseurs numériques 1 à 37GHz

Déphaseur à lecture directe, déphasage 0 à 360°, 26.5 à 110GHz

Déphaseurs à ferrite

Déphaseurs à réglage manuel jusqu’à 220GHz

Déphaseurs motorisés 19GHz à 110GHz

Déphaseurs variables 18GHz à 118GHz

Sources de bruit large bande, 26.5GHz à 140GHZ

DOUBLEURS DE FREQUENCE, MULTIPLICATEURS DE FREQUENCE

Multiplicateurs de fréquence 0.5GHz-110GHz, connectorisés

Multiplicateurs à guide d’ondes 26.5GHz-170GHz

FILTRES & DUPLEXEURS

P2M propose tous types de filtres, duplexeurs, diplexeurs et triplexeurs en version connectorisée ou CMS, standard ou sur-mesure jusqu’à 60Ghz

Filtres passe-bande, passe-bas, passe-haut, coupe-bande

Filtres à quartz, céramiques, LC, coaxiaux ou en guide

Filtres céramiques standard ou personnalisés jusqu’à 7.5Ghz

Filtres diélectriques

Filtres accordables

Filtres de commutation

Filtres LTCC

Filtres Planar jusqu’à 6GHz

GUIDES D’ONDES

P2M propose une gamme complète de guides d’ondes standard ou sur-mesure, d’ensembles et sous-systèmes RF à base de guides d’ondes.

Guides d’ondes rigides, flexibles, rectangulaires, double rigides

Guide disponibles dans les dimensions standards : WR-650 à WR-10

Guides d’ondes flexibles, twistable ou non twistables , 1.14 à 110 GHz

Adaptateurs guides d’ondes coaxiaux, simples et doubles, guides d’ondes droits ou coudés

Fenêtres de pressurisation 2.40 à 40 GHz

JOINT TOURNANTS

P2M propose une large gamme de joints tournants coaxiaux et en guide d’ondes.

Joints tournants coaxiaux en simple et multivoies, DC à 40GHz

Joints tournants en guide d’ondes 2.6 à 40GHz

MELANGEURS

P2M fournit des mélangeurs à faible perte de conversion et à isolation élevée dans une large gamme de fréquence allant de 1kHz à 110GHz.
Dédiés aux applications de test et mesures, civiles et militaires

Mélangeurs équilibrés, double et triple équilibrés

Mélangeurs à réjection d’image

Mélangeur IQ jusqu’à 38GHz

DRO, PLDRO, VCO, PLVCO, PLXO, DRVCO & Oscillateur Gunn

P2M  propose une large gamme d’oscillateurs de type DRO, PLDRO, VCO, PLVCO, PLXO, DRVCO, oscillateur Gunn

Montage CMS, coaxial ou en guide

DRO jusqu’à 30Ghz

PLDRO jusqu’à 40Ghz

VCO, oscillateur contrôlé en tension à faible bruit de phase, jusqu’à 20GHz

PLVCO très faible bruit de phase, jusqu’à 24GHz

PLXO (Oscillateur à quartz à verrouillage de phase), fréquence fixe de 10 à 120Mhz avec référence externe 10MHz, très faible bruit de phase, jusqu’à 2 sorties

Oscillateur à diodes Gunn, variable (bias par pas de 2Mhz),10GHz à 140GHz

Oscillateur à diodes Gunn, variable mécaniquement, 10GHz à 140GHz

PLL  &  SYNTHETISEURS DE FREQUENCE

P2M fournit des modules PLL standards ou sur spécifications synthétiseurs de fréquence à très faible bruit de phase à des fréquences allant jusqu’à 40 GHz

PLL, Dual PLL, PLLVCO

Modules CMS, bande de fréquence : 20MHz à 6GHz, fixes ou programmables, très faibles bruit de phase

SYNTHETISEURS DE FREQUENCE

Synthétiseurs 0.05~22.6GHz en une seule bande

Synthétiseurs  1~40GHz en bande étroite

Interfaces de communication disponibles :  RS232, RS422, Ethernet, USB, TTL, SPI, UART.

RESONATEURS et OSCILLATEURS A QUARTZ

Les résonateurs et oscillateurs à quartz produit par MtronPTI sont principalement destinés aux équipements de télécommunications, aux applications aéronautiques (civiles et militaire), défense et spatiales (sol et embarqué)

Quartz : Résonateurs à quartz HC49/U(S-SMD), 7x5mm, 8×3.2mm, 3.2×2.5mm, chocs et vibrations

Oscillateurs à quartz : Boitiers 5×3.2mm, 7x5mm, 9x14mm, 14 pin DIP
Fréquence jusqu’à 150MHz (HCMOS) et 1.4 GHz(LVDS/LVPECL/CML)

XO, VCXO, TCXO, VC-TCXO en boitiers 7x5mm à 3.2×2.5mm

OCXO jusqu’à 125MHz (HCMOS) et 160MHz (sinewave) – Horloge double OCXO

OCXO très faible bruit de phase (série XO50120, XO5085 et XO5089)

OCXO haute fréquence, jusqu’à 6GHz

OCXO multi-sorties 100MHz, disponible en rack 19″

Résonateurs à quartz et base de temps faible coût

Quartz miniatures (1.6×1.2mm à 5×3.2mm), excellente tolérance et stabilité sur la gamme de température et faible ESR, pour applications RF & IoT : Bluetooth, Wifi, LoRa, GPS

Résonateurs céramiques

Résonateurs et filtres à ondes de surface

Oscillateurs à quartz, excellente stabilité sur la gamme de température, tension d’alimentation de 1.8V à 5.0V, disponibles en différentes versions de sorties logiques

Oscillateurs à quartz 32.768KHz disponibles en boitier 3.2×2.5mm et 2.5×2.0mm

RTC (Horloge en temps réel), haute précision, équipée d’un oscillateur à quartz 32.768KHz

Echantillons disponibles sous 1 à 3 semaines.

REPETEURS D’ANTENNES ET BDA

P2M propose des solutions permettant d’améliorer ou d’augmenter la porté de vos équipements.

Répéteurs d’antennes GPS/GLONASS,  Unictron – Sanav

Amplificateur bidirectionnels (BDA) pour applications VHF/UHF, Tetra, DMR…

SUBSTRATS HYPERFREQUENCES

P2M fournit des substrats pour applications hautes fréquences substrats

Substrats PTFE

Substrats verre téflon céramique

Stratifié de résine hydrocarbonée (carbone), constante diélectrique (DK) stable, faibles pertes, faible coefficient de dilatation thermique

Stratifié de résine hydrocarbonée et céramique renforcé de fibre de verre

Prepreg (pré-imprégné) de résine hydrocarbonée et céramique renforcé de fibre de verre.

Substrats sur semelle cuivre, laiton ou aluminium

Télécharger la fiche technique

MATERIAUX AUTRES pour applications RF & hyperfréquences

Matériau thermoplastique PPE (Polyphénylène Ether)

TÉS DE POLARISATION (BIAS TEES)

Tés de polarisation de 50KHz à 65GHz, tension max:100 volts, connectique SMA, N, 2.92mm

Tés de polarisation 0-40GHz forte puissance

VCO (Oscillateur contrôlé en tension)

P2M propose une gamme de VCO présentant de très bonnes performances en stabilité et en bruit de phase

VCO CMS jusqu’à 6 GHz

VCO Coaxiaux juqu’à 6Ghz

VCO en guide jusqu’à 40GHz
